その「出っ張り」、なくなります。
スマートフォンのカメラは、年々驚くべき進化を遂げています。暗い場所でも綺麗に撮れたり、まるで一眼レフで撮影したかのような美しいボケ味を表現できたりと、その性能はとどまるところを知りません。しかし、多くの人が少しだけ不満に思っている点があります。それは、本体からぽっこりと出っ張ったカメラ部分、通称「カメラバンプ」です。
性能向上のためには仕方ない、と諦めていたかもしれません。しかし、もしそのカメラが紙のように薄くなり、出っ張りが完全になくなるとしたらどうでしょう？
そんな夢のような未来を実現するかもしれないのが、今回ご紹介する「メタレンズ（メタサーフェス技術）」です。この革新的な技術は、レンズのあり方を根本から変え、私たちの生活に大きなインパクトを与える可能性を秘めています。
この記事では、大手半導体メーカー「STマイクロエレクトロニクス」と、この技術のパイオニア「メタレンズ社」の提携という最新ニュースを切り口に、以下の点を徹底解説します。
- そもそも「メタレンズ」って何？従来のレンズと何が違うの？
- なぜ今、世界的な大企業がこの技術に注目しているのか？
- メタレンズが普及すると、私たちの生活はどう変わるのか？
専門的な内容も、かみ砕いて分かりやすく説明していきます。この記事を読み終える頃には、あなたも「光学技術の未来」の目撃者となっているはずです。
ピックアップ記事の要約：巨人が手を組んだ！メタレンズ普及への号砲
今回深掘りするのは、レスポンス（Response.jp）で報じられた「メタサーフェス光学技術の普及加速、STマイクロとメタレンズが新ライセンス契約を締結」というニュースです。
この記事の要点は、世界的な半導体メーカーであるSTマイクロエレクトロニクス（以下、STマイクロ）と、メタサーフェス技術のパイオニアであるMetaLenz（メタレンズ社）が、技術ライセンス契約を結んだというものです。
これは単なる企業間の提携ニュースではありません。いわば、未来の技術が「研究室」から飛び出し、私たちの手元にある「製品」へと搭載されるための、非常に重要な一歩なのです。STマイクロは、スマートフォンなどに使われる超小型の精密部品（MEMS）の製造において世界トップクラスの実績を誇ります。その巨大な製造能力と、メタレンズ社が持つ革新的な技術（知的財産）が結びつくことで、メタレンズの大量生産とコストダウンが一気に現実味を帯びてきました。
この提携は、スマートフォンやAR/VRグラスといったコンスーマー向け製品へのメタレンズ搭載を加速させ、光学技術における革命の号砲となる可能性を秘めているのです。
第1章：そもそも「メタレンズ」とは？～レンズの常識を覆す革命～
では、その革命の主役である「メタレンズ」とは、一体何なのでしょうか。従来のレンズとの違いから、その驚くべき仕組みに迫ります。

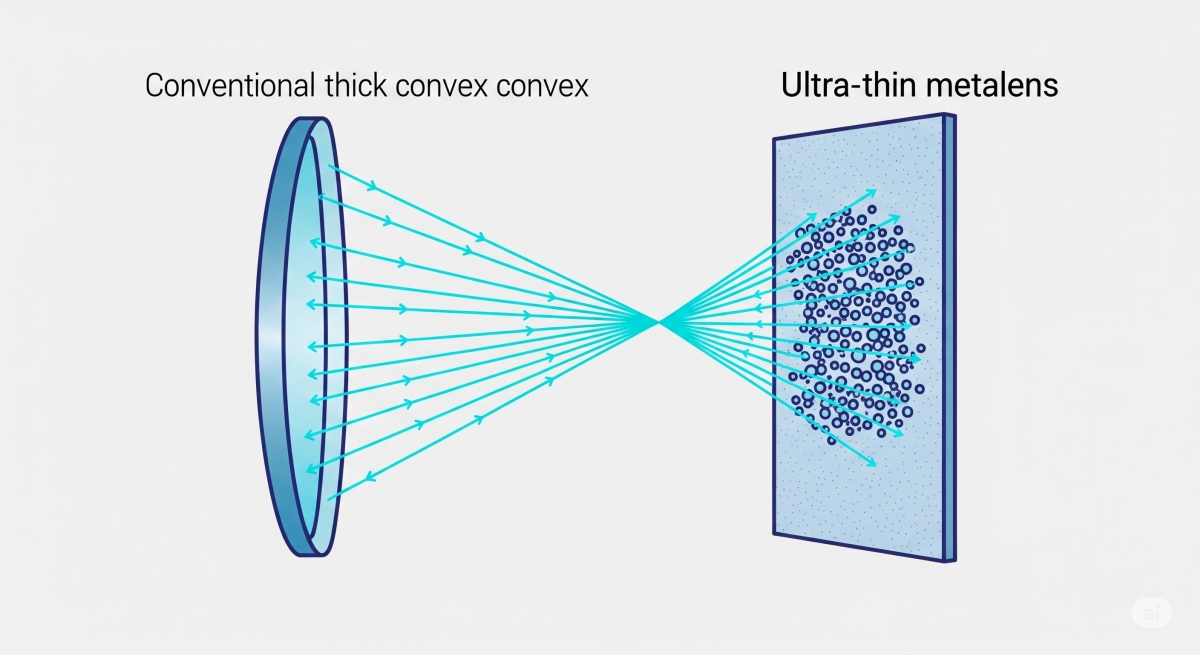

従来のレンズとの違いは「光の曲げ方」
私たちが「レンズ」と聞いて思い浮かべるのは、虫眼鏡のような、中央が膨らんだ透明なガラスやプラスチックの塊でしょう。
- 従来のレンズの仕組み:
レンズの「曲面（カーブ）」を利用して、光を屈折させ、一点に集めたり（集光）、像を結んだりします。綺麗な写真を撮るためには、光の色によるズレ（色収差）などを補正する必要があり、性質の異なる複数のレンズを何枚も組み合わせるのが一般的です。これが、カメラのレンズが分厚く、重くなる主な原因でした。
それに対して、メタレンズは全く異なるアプローチで光を操ります。
- メタレンズの仕組み:
メタレンズは、ガラスやシリコンといった平面の板（基板）の上に、髪の毛の太さの数百分の一というナノスケールの微細な柱（ナノ構造）を無数に配置して作られます。光は、この一つ一つのナノ構造を通過する際に、進む速度がわずかに変化します。このナノ構造の形状や向き、配置間隔を精密に設計することで、まるでピクセルを操作するように、レンズ全体で光の波面（波の面）を自在にコントロールできるのです。
例えるなら、従来のレンズが「坂道」でボールの進行方向を大きく変えるのに対し、メタレンズは「地面に無数の小さな突起」を配置して、ボールの軌道をピクセル単位で精密に制御するようなイメージです。
メタレンズが可能にする3つのすごいこと
この革新的な仕組みにより、メタレンズは従来のレンズでは実現不可能だった、驚くべきメリットをもたらします。
- ① 超薄型・軽量化
最大のメリットは、何と言ってもその薄さです。これまで複数枚のレンズで実現していた複雑な機能を、たった1枚の薄い平面素子に集約できます。これにより、製品の劇的な小型化・軽量化が可能になります。冒頭で述べたスマートフォンのカメラバンプ解消も、この技術によって実現が期待されているのです。 - ② 高機能化・多機能化
メタレンズは、設計段階でナノ構造をプログラムするように作り込むことで、従来のレンズでは難しかった特殊な機能を持たせることができます。例えば、特定の波長の光だけを透過させたり、一つのレンズで複数の焦点距離を持たせたり、あるいは光の偏光状態を制御したりと、まるで魔法のように光をデザインすることが可能です。 - ③ 低コスト化（量産時）
メタレンズは、半導体の製造で使われる「リソグラフィ」という技術を応用して作られます。これは、シリコンウェハー（半導体の材料となる円盤）の上に回路を焼き付けるのと同じ方法です。一度設計が完了すれば、一つのウェハーから何百、何千というメタレンズを同時に、かつ安価に製造できる可能性があります。これにより、高性能な光学部品が、より身近な製品に搭載される道が開かれます。
第2章：なぜ今？大手STマイクロが「メタレンズ」に乗り出す理由
これほど革新的なメタレンズですが、なぜ「今」、STマイクロのような巨大企業が本格的に乗り出してきたのでしょうか。そこには、技術の成熟と市場のニーズという、2つの大きな波が関係しています。
技術的成熟と市場のニーズ
メタサーフェス技術自体は、以前から研究されていましたが、近年その研究が大きく進展し、理論だけでなく実用化に耐えうるレベルにまで成熟してきました。
同時に、世の中では小型で高性能な光学系を求める声が急速に高まっています。
- スマートフォン: より高性能なカメラ、より高精度な顔認証センサー
- AR/VRグラス: 日常使いできる、軽量で違和感のないデザイン
- 自動運転: 車両の周囲を360度監視するための、小型・低コストなLiDARセンサー
これらのニーズに対して、従来のレンズ技術だけでは限界が見え始めていました。まさにこのタイミングで、メタレンズという「ゲームチェンジャー」が実用段階に入ったのです。
STマイクロの強みとのシナジー
STマイクロは、MEMS（メムス：Micro-Electro-Mechanical Systems）と呼ばれる超小型の電子機械部品の製造において、世界トップクラスのシェアを誇ります。MEMSは、加速度センサーやジャイロセンサーとして、すでに私たちのスマートフォンに搭載されています。
重要なのは、このMEMSを作るための微細な加工技術や大規模な生産インフラが、メタレンズの量産にそのまま応用できるという点です。STマイクロは、すでにToF（Time-of-Flight）センサーなど、光を使った3Dセンシング分野で高い技術力を持っており、メタレンズとの技術的な親和性も非常に高いのです。
メタレンズ社の役割 – 革新的なIPの提供
一方のメタレンズ社は、ハーバード大学発のスタートアップ企業であり、この分野の基本特許という「設計図（IP：知的財産）」を数多く保有するパイオニアです。
つまり今回の提携は、メタレンズ社の持つ革新的な「設計図」を、STマイクロが持つ世界最高レベルの「製造工場」で形にするという、最強のタッグが生まれたことを意味します。これにより、研究レベルだった技術が、品質・コストともに安定した工業製品として、世の中に供給される準備が整ったのです。
第3章：私たちの生活はどう変わる？メタレンズが拓く未来
では、メタレンズが普及すると、私たちの身の回りの製品や生活は具体的にどう変わっていくのでしょうか。いくつかの例を見てみましょう。
スマートフォン – カメラバンプのない世界へ
最も分かりやすい変化は、やはりスマートフォンでしょう。
カメラの出っ張りがなくなることで、より洗練された、フラットなデザインが実現します。机に置いたときにガタつくこともなくなるでしょう。
さらに、広角・望遠・マクロといった複数のカメラ機能を、単一のメタレンズに集約できる可能性もあります。これにより、カメラの数自体を減らしつつ、機能性を向上させることも夢ではありません。顔認証や3Dスキャンに使うセンサーも、より小型で目立たなくなり、ディスプレイの下に完全に隠すことも容易になるかもしれません。
AR/VRグラス – 日常使いできるデザインに
現在のAR/VRグラスが、まだ日常的に使うには大きく、重々しいデザインである一因は、複雑な光学系にあります。メタレンズは、この光学系を劇的に薄く、軽くすることができます。
これにより、SF映画で見たような、普段使いのメガネとほとんど見分けがつかないスマートグラスが実現するでしょう。現実世界に情報を重ねて表示するナビゲーションや、リアルタイム翻訳などが、より自然な形で体験できるようになります。
自動運転とドローン – “見る目”が超進化
自動運転車の「目」として重要な役割を果たすのが、レーザー光で周囲の物体との距離を測るLiDAR（ライダー）センサーです。メタレンズは、このLiDARの心臓部である光学系を、超小型・低コスト・高性能にすることができます。
これにより、車両のあらゆる場所に、より多くのLiDARを搭載することが可能になり、死角のない、極めて安全な自動運転システムの構築に貢献します。ドローンにも同様のセンサーが搭載され、より自律的で高精度な飛行や障害物回避が実現するでしょう。
医療から産業まで – 広がる応用分野
メタレンズの可能性は、コンスーマー製品にとどまりません。
- 医療分野: 針の先に取り付けられるほどの超小型内視鏡
- 産業分野: 工場の生産ラインで製品の微細な傷を検査する高解像度センサー
- 科学技術: 特定の分子だけを検出する高感度なバイオセンサー
このように、これまでサイズやコスト、技術的な制約で光学系の導入が難しかった様々な分野で、新たなイノベーションを生み出す起爆剤となることが期待されています。
まとめ：未来は「平面」からやってくる
今回は、次世代の光学技術「メタレンズ」について、STマイクロとメタレンズ社の提携ニュースをきっかけに深掘りしてきました。
最後に、この記事のポイントを振り返ってみましょう。
- メタレンズは、ナノスケールの微細構造で光を操る、超薄型の平面レンズである。
- 従来のレンズに比べ、「薄型・軽量」「高機能」「低コスト（量産時）」という大きなメリットを持つ。
- 大手半導体メーカーSTマイクロが製造インフラを提供し、パイオニアであるメタレンズ社が技術を提供することで、本格的な普及への道が開かれた。
- スマホのデザインを変え、ARグラスを日常のものにし、自動運転の安全性を高めるなど、私たちの生活に大きな変革をもたらす可能性を秘めている。
分厚いレンズが何枚も重なった光学系の時代から、たった1枚の薄いシートがその役割を担う時代へ。光学の世界は、今まさに大きな転換点を迎えています。
数年後、私たちが手にする新しいデバイスには、当たり前のように「メタレンズ」が搭載されているかもしれません。その時、この記事を思い出していただけたら幸いです。未来の技術の最前線から、これからも目が離せません。
